طريقة عمل الخلية

هيدروجين القطب السالب-الأنود الغشاء الناقل للبروتونات القطب الموجب- الكاثود أكسجين الدائرة الكهربائية العادم- ماء

يمر وقود الهيدروجين (يد2) خلال مجاري (ألواح المرور) إلى الأنود وعندها يقوم الحفاز (الكاتليست) بفصل الشحنة السالبة للهيدروجين من الشحنة الموجبة. ويسمح الغشاء للبروتونات (الشحنة الموجبة) بالمرور من خلاله إلى الكاثود ولا يسمح بمرور الشحنة السالبة. الاليكترونيات السالبة الشحنة سوف تمر حول الغشاء من خلال دائرة كهربائية خارجية, هذا الانسياب للإليكترونيات يكون التيار الكهربائي. عند الكاثود الاليكترونيات سالبة الشحنة وبروتونات الهيدروجين الموجبة بالإضافة إلى الأكسجين يعملوا على تكون يد2 أ وحرارة.

[ أ + 4 يد+ (بروتون) + 4 يد- (إليكترون) = 2 يد2 أ (ماء) + حرارة]

تأثير التحليل الكهربائي للإليكترود (بلاتنيوم) يسبب لغاز الهيدروجين عند الأنود القطب السالب أن يتحلل إلى بروتونات وإليكترونات عند درجة حرارة الجو. أيونات الهيدروجين الموجب (بروتونات) تعبر الغشاء الموصل للبروتونات لتصل إلى القطب الموجب (الكاثود). عند غلق الدائرة الخارجية تمر الإليكترونات من القطب السالب للقطب الموجب لتتحد مع البروتونات والأكسجين لتولد ماء وحرارة.

خلايا الوقود تولد الكهرباء نتيجة التفاعل بين الهيدروجين والأكسجين (الهواء) عند درجة حرارة الجو دون حدوث تلوث, خلايا الوقود تعمل كالبطارية ولكن الاختلاف أن البطارية تخزن الطاقة عند الأقطاب ولكن خلايا الوقود مثل المحرك الحراري يحصل على الطاقة من خزان للوقود وهذه تعمل على زيادة مدى الاستخدام والقدرة (الأداء) مما يعطي سيارة خلايا الوقود المدى الطويل واستمرارية التموين والحصول على انبعاث صفري للملوثات.

كل مجموعة من خلايا الوقود تتكون من خلايا وقود كل واحدة تنتج 1 فولت, وكل خلية تحتوي على طبقة من محلول التوصيل الكهربائي يسمى غشاء تداول البروتون (PEM, Proton Exchange Membrane) و قطبين كهربيين والذي يجب طلائهم ببلورات البلاتين حتى يمكن للتفاعل أن يتم عند درجة حرارة الجو. ومما زاد الاهتمام الآن بخلايا الوقود هو رد الفعل لانخفاض كمية البلاتين المستخدم بنسبة تصل إلى 60 مرة منذ عام 1984.

وتتكلف خلية الوقود 200 دولار لكل كيلووات  حيث يتكلف نقل الحركة التقليدي 30 دولار لكل كيلووات.

خلية الغشاء الناقل للبروتونات إليكترونات هيدروجين بروتونات أكسجين ماء ماء هيدروجين

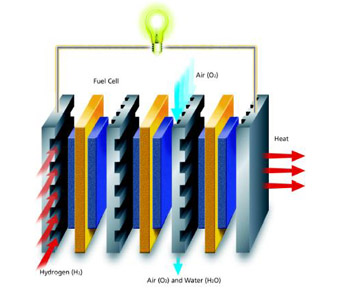

هيدروجين حرارة خلية الوقود هواء- أكسجين هواء- أكسجين, ماء

خلايا الوقود تتجمع في وحدة واحدة وتتصل مع بعضها البعض على التوالي مكونة مجموعة خلايا الوقود.

يمكن زيادة خرج مجموعة الخلايا كما هو مطلوب بتحديد عدد خلايا الوقود بالمجموعة (توصيل على التوالي).
